Naroże attyki na wsuwkę ze stali powlekanej

Naroże attyki na wsuwkę ze stali powlekanej to systemowy element przeznaczony do wykończenia narożników murków attykowych i ogniomurów na dachach płaskich oraz niskospadowych. Stanowi część systemu attyki łączonej na wsuwkę i pozwala zachować ciągłość obróbki w strefie narożnej.

Prefabrykowany narożnik eliminuje konieczność ręcznego docinania i formowania blachy na budowie. Ułatwia montaż, zwiększa jego powtarzalność i ogranicza ryzyko błędów wykonawczych.

Rola narożnika w systemie attyki

Narożnik jest częścią układu obejmującego:

hydroizolację → wywinięcie na mur → prosty odcinek attyki → narożnik systemowy → kapinos → kontrolowany odpływ wody

Do jego najważniejszych zadań należą:

• zamknięcie systemu w narożniku zewnętrznym lub wewnętrznym,
• zachowanie ciągłości obróbki i kapinosa,
• ograniczenie ryzyka podciekania wody w miejscu załamania muru,
• stabilne połączenie z prostymi odcinkami attyki.

Narożnik łączy się bezpośrednio z panelami attyki na wsuwkę. Montaż nie wymaga przewiercania górnej powierzchni elementu.

System wsuwki i kompatybilność z U-S-M

Element współpracuje z:

• prostymi odcinkami attyki na wsuwkę,
• elementami początkowymi i trójnikami systemowymi,
• zaczepami U-S-M, czyli Ukrytym Systemem Mocowania.

U-S-M jest osobnym systemem zaczepów montażowych. Pomaga ustabilizować obróbkę i pozwala uniknąć widocznych wkrętów. Sam narożnik pozostaje elementem łączonym z pozostałymi częściami attyki na wsuwkę.

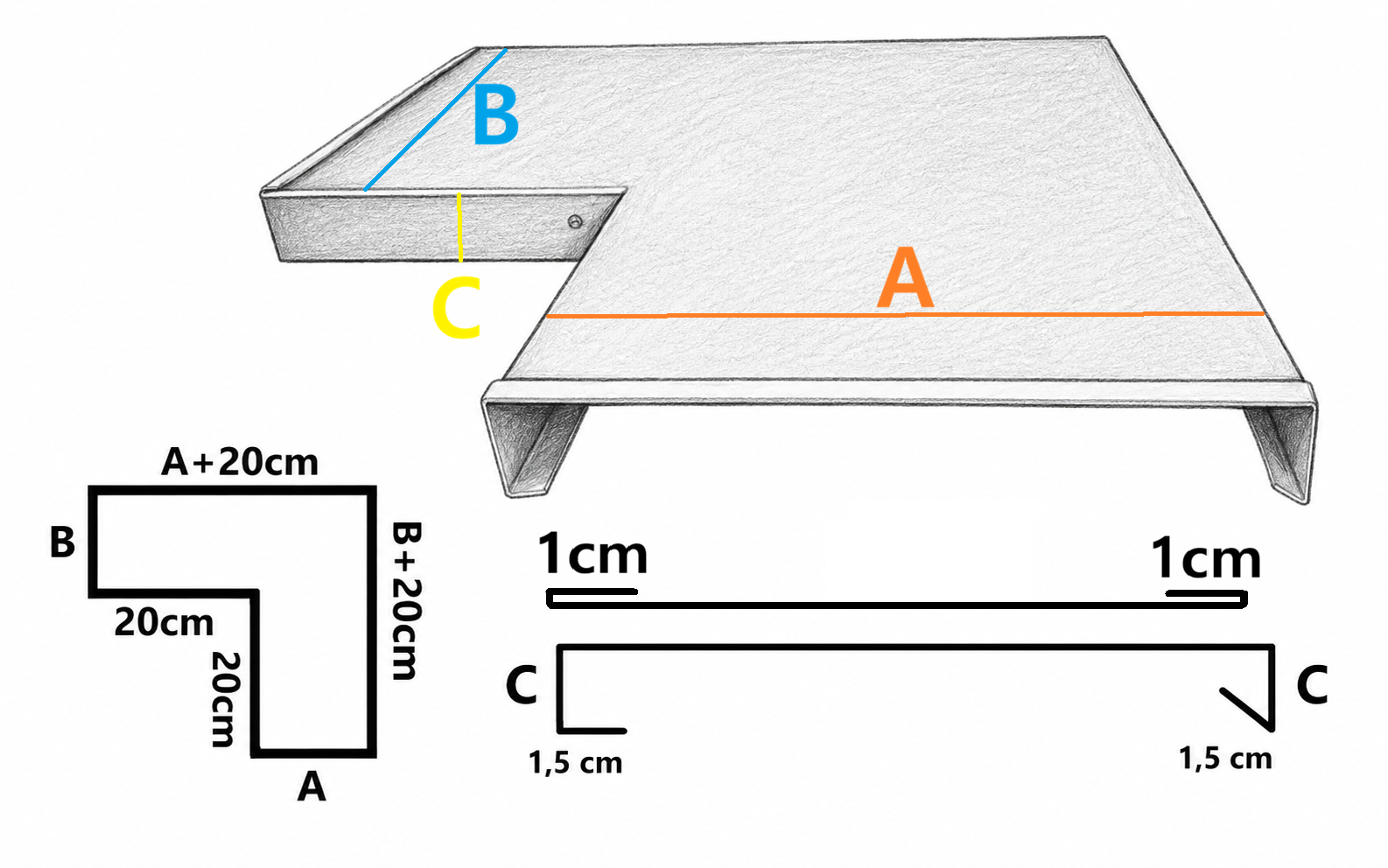

Wymiary i zasady obliczania długości

Podczas projektowania obróbki należy uwzględnić wypust blachy poza obrys muru.

Rekomendowany minimalny wypust wynosi 3 cm z każdej strony muru.

Oznacza to, że do szerokości muru należy doliczyć co najmniej 6 cm: po 3 cm na każdą stronę.

Standardowa długość ramienia narożnika wynosi 20 cm. Do tego wymiaru należy doliczyć planowany wypust obróbki.

Przykład:
Przy wypuście 3 cm długość ramienia narożnika wynosi 23 cm: 20 cm + 3 cm. Większy wypust wymaga odpowiedniego zwiększenia wymiaru narożnika.

W przypadku muru w kształcie litery L, bez dodatkowych wysunięć, długość prostych odcinków attyki oblicza się przez odjęcie długości ramienia narożnika od długości każdej ściany.

Przykład dla ścian o długości 120 cm i 255 cm oraz narożnika o ramieniu 23 cm:

• 120 cm − 23 cm = 97 cm,
• 255 cm − 23 cm = 232 cm.

Otrzymane wartości określają długości prostych odcinków attyki.

Materiał – stal powlekana

Narożnik wykonany ze stali ocynkowanej powlekanej zapewnia:

• odporność na działanie warunków atmosferycznych,
• stabilność wymiarową,
• trwałą powłokę lakierniczą,
• możliwość dopasowania kolorystycznego do pozostałych elementów obróbki.

Trwałość całego systemu zależy również od prawidłowego montażu i zachowania ciągłości hydroizolacji.

Specyfikacja produktu

• Typ: naroże attyki na wsuwkę
• Materiał: stal ocynkowana powlekana
• System łączenia: wsuwka systemowa
• Kompatybilność: możliwość montażu z zaczepami U-S-M
• Zastosowanie: narożniki murków attykowych i ogniomurów
• Przeznaczenie: dachy płaskie i niskospadowe
• Funkcja: zamknięcie systemu attyki w strefie narożnej
• Rodzaj elementu: narożna obróbka blacharska attyki

Najczęściej zadawane pytania

Czy narożnik wymaga dodatkowych łączników?

Narożnik jest częścią systemu wsuwkowego i łączy się bezpośrednio z prostymi odcinkami attyki. W zależności od przyjętego rozwiązania może być dodatkowo stabilizowany za pomocą zaczepów U-S-M.

Czy narożnik może być wykonany w różnych szerokościach?

Tak. Element może zostać wykonany na wymiar w dostępnych zakresach technologicznych. Pozwala to dopasować go do szerokości muru oraz wymaganego wypustu obróbki.
